HSL颜色模式的取色分析

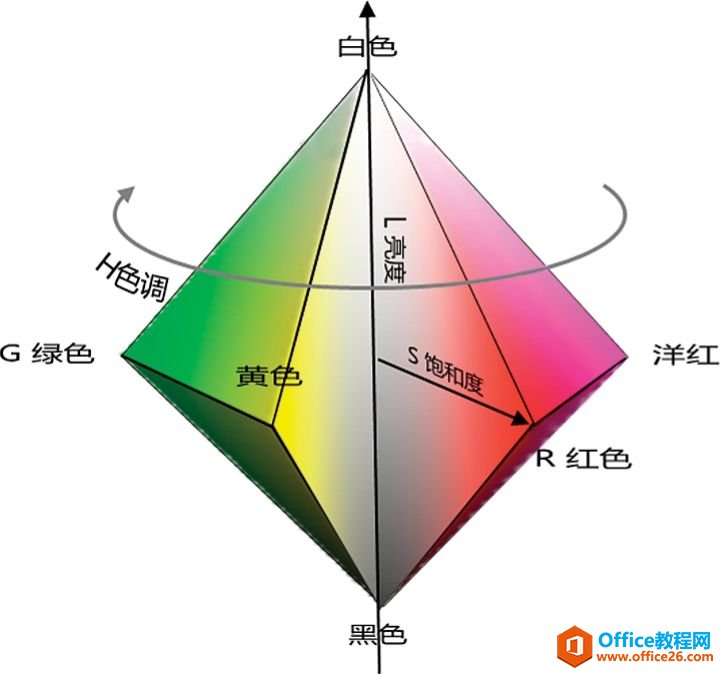

考虑到人的视觉对红、黄、绿、青、蓝、紫六个色光标准色的直观感受，以下的分析采用六棱双锥型HSL色立体来分析（如图4.2-18所示）。该色立体最大横截面积处于亮度中心（Excel中亮度数值为128），此时红、黄、绿、青、蓝、洋红六个标准色光处于六棱型6个棱角（Excel中饱和度数值为255）。在Excel中，不论色调和饱和度数值等于多少，当亮度为0时为黑色；当亮度为255时为白色。

图4.2-18　六棱双锥型HSL色立体结构

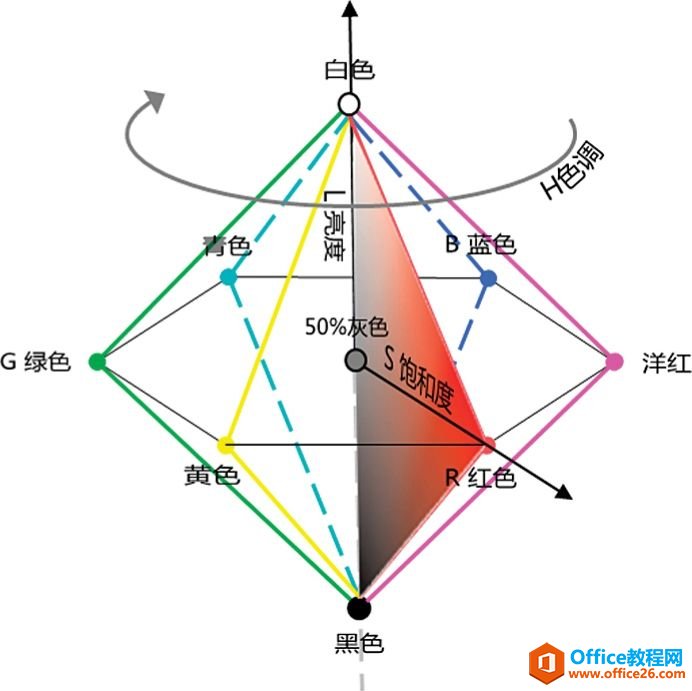

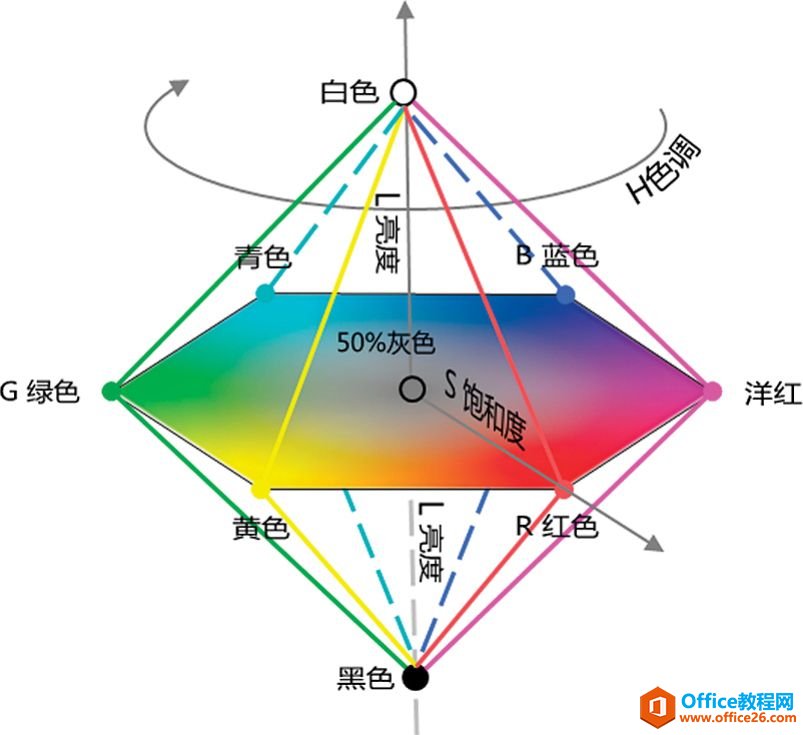

将六棱双锥型HSL色立体以色调数值0和42（红色和黄色）夹角沿亮度轴剖开，可见红色色调的不同亮度及饱和度的色彩集合（见图4.2-19和图4.2-20所示）。

图4.2-19　HSL色立体以红色和黄色为夹角沿亮度轴剖开示意

好多人不了解的 Excel取色板使用基础教程及技巧
Excel所有版本均采用统一的取色面板，该取色面板由两部分组成：标准和自定义（如图4.2-10和图4.2-11所示）。标准取色板由一个六棱型蜂巢组成，仅包含了126个彩色和17个非彩色（即白色、黑色

图4.2-20　HSL红色色调的不同亮度和饱和度的色彩集合

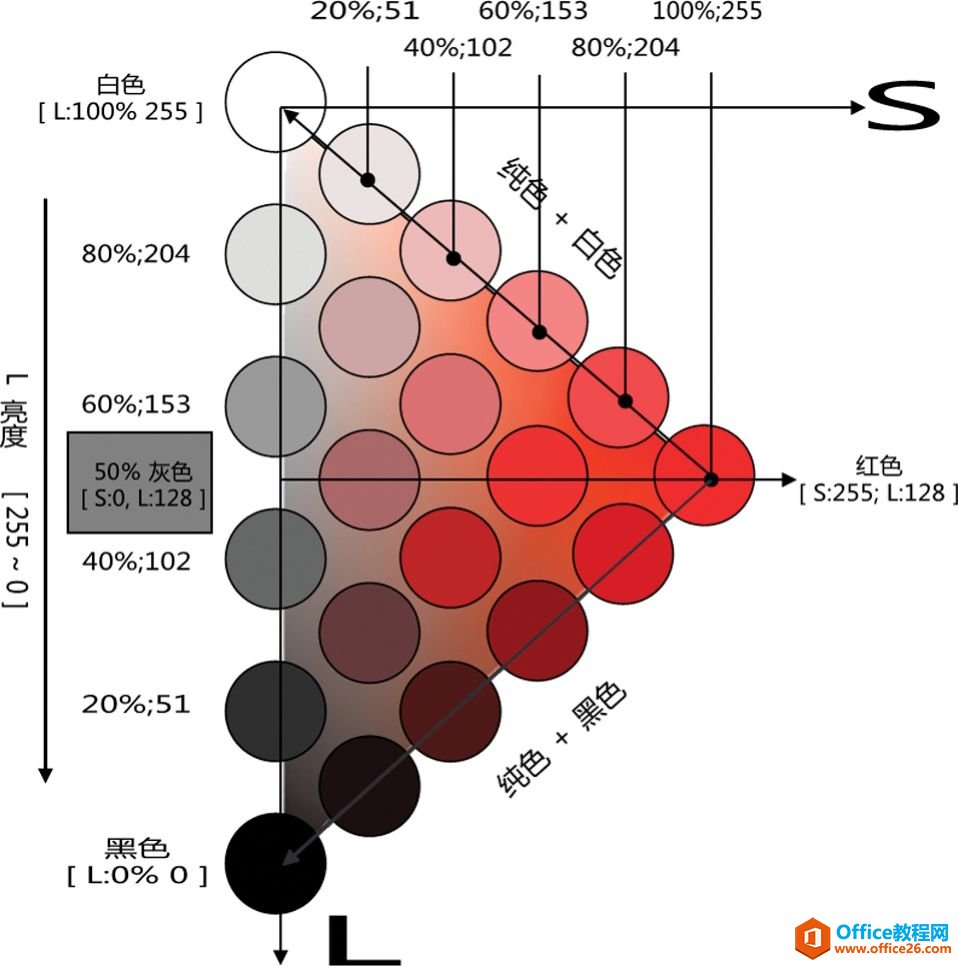

图4.2-21给出了HSL红色色调在不同亮度和饱和度时的色彩集合分析示意。

图4.2-21　HSL红色色调的不同亮度和饱和度的色彩集合分析示意

HSL颜色模式的参数选择

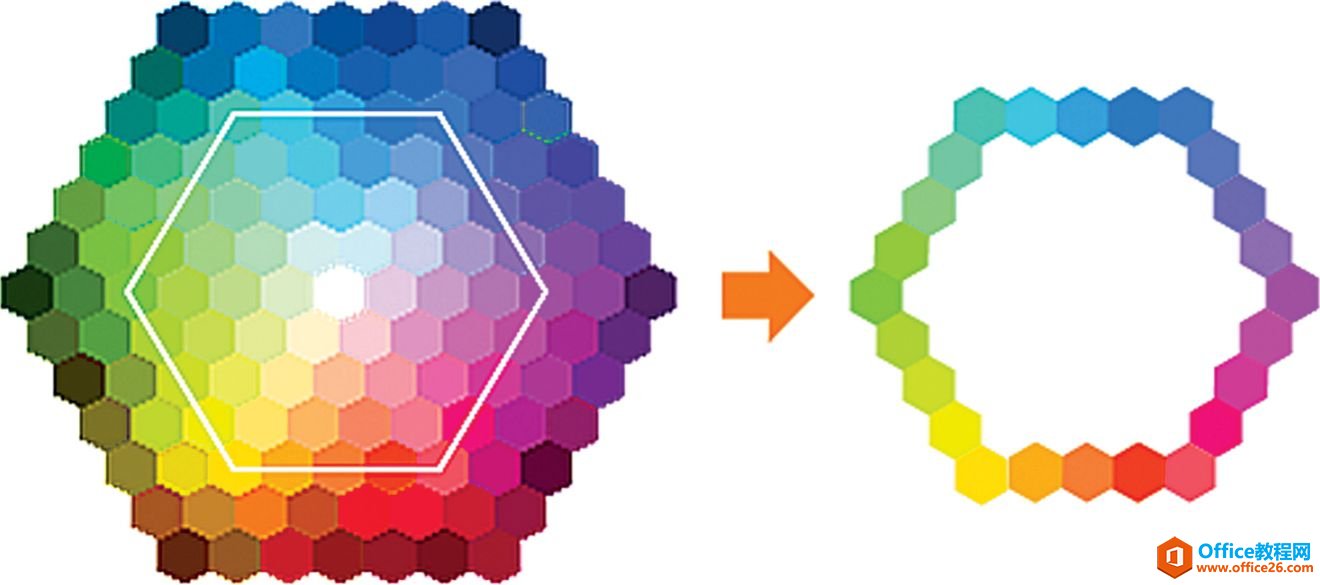

HSL颜色模式的色调设置可采用标准取色板六棱型的“蜂巢”来设定。图4.2-22“蜂巢”中所示六棱边框所在的色彩，由于色调分布均匀且基本无重复，推荐以此来做色调的基调设定。

图4.2-22 标准取色板“蜂巢”六棱边框所在的色彩

亮度的选择推荐使用在85～170之间的数值，亮度过高则色彩刺眼，亮度太低则图表显得昏暗不够醒目；饱和度的选择推荐使用在85～204之间的数值，饱和度过高则色彩太过艳丽抢眼，饱和度太低会显得图表不纯净。这两个参数的使用存在相互关系，当亮度过低或过高时可适当加大饱和度；当亮度低于51或高于200时饱和度的调整意义不大，人眼无法有效分辨这些色彩的细微差异。
