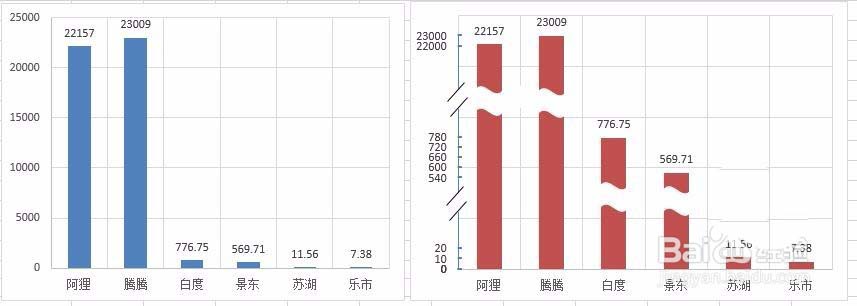

摘要： Excel表格中怎么用散点图创建旗帜形断面的柱形图？excel表格中的数据制作成柱形图以后想要制作旗帜形断面，和不规则坐标轴，该怎么设置呢？下面我们就来看看详细... 今天我们就来看看excel使用散点图创建不规则坐标轴，并最终创建更加美观的截断形态柱状图的教程，请看下文详细介绍。
1、调整源数据：
根据观察，前两个、中间两个、后两个数据差别较小，因此将其两两划为一组，并各自除以系数a，得到新的数据列，使数据跨度由原来的两万多变为两百多，同时系数选择应使得不同组之间间隔较大，以便进行截断。
观察可知，新数据得到的柱状图变得协调。
2、创建散点图：
源数据调整后建立的新柱状图的轴坐标随之变化，而且轴坐标的值无法手动修改，因此需自行创建。根据上一步的新值创建数据表格，数据尽量选用整数，截断部分数据用“-”代替。

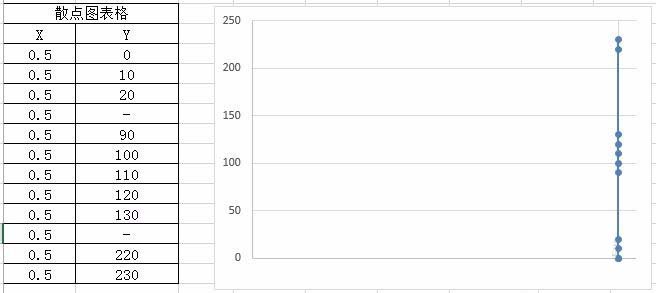

然后选择创建的表格，点击“插入>图表>散点图>带直线和数据标记的散点图”，插入散点图。插入后的散点图经常不符合要求，因此要进行以下操作：“点击散点图>右键-选择数据>编辑>系列名称-选Y>X轴系列值（x）-选X对应列>Y轴系列值（Y）-选Y对应数据列>确定>确定”，得到符合要求的散点图。数据及散点图如下图：
3、创建散点柱状图：
将第一步得到的新数据选中并复制，点击散点图，Ctrl V粘贴，即可将新数据添加到散点图中。

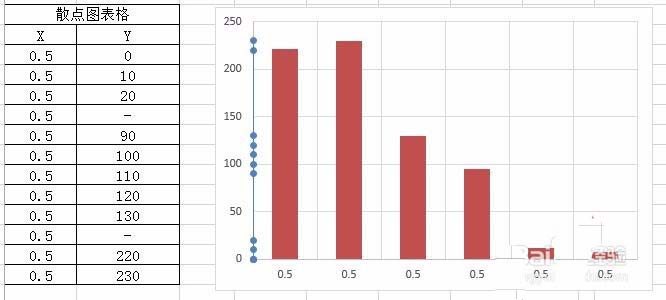

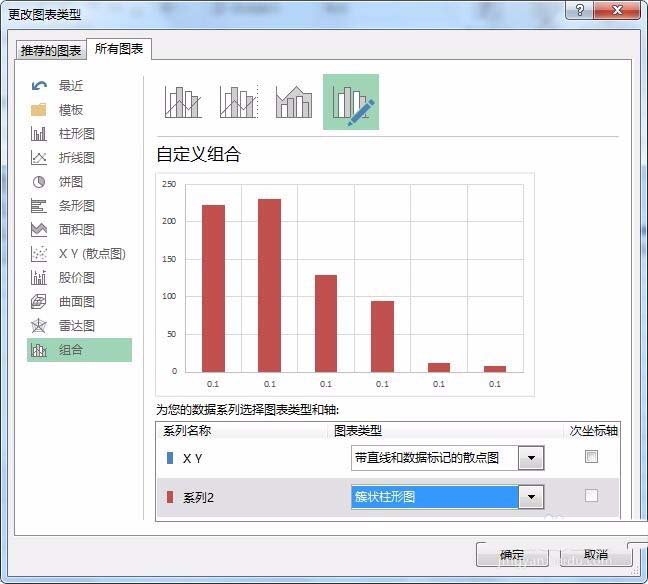

但新数据在散点图中是以散点图形式存在的，点击散点图>右键>更改系列图表类型(Y)，打开“更改图表类型”对话框，将系列2的图表类型改为“簇状柱形图”，点击确定，可以得到散点位于坐标轴位置的柱状图。
excel表格怎么设计创意的堆积条形图表?
excel表格怎么设计创意的堆积条形图表？excel表格中的数据想要制作成堆积条形图表，该怎么制作呢？下面我们就来看看详细的教程，需要的朋友可以参考下
4、创建新坐标轴：
1）点击图形中原坐标轴标注，右键>删除，将其删去。

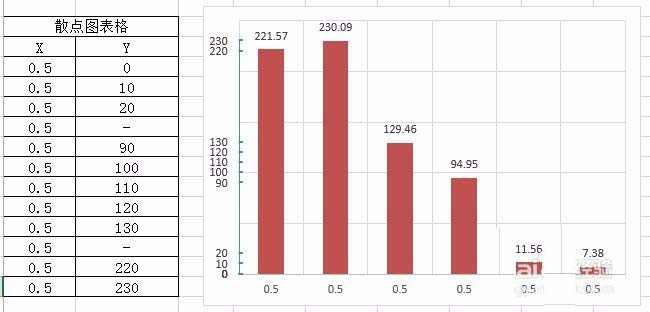

2）点击图形中散点，右键>添加数据标签，右键>设置数据标签格式，选择“标签包括-Y值，标签位置-靠左”，调整图形位置，使得数据标签显示在原坐标轴标注位置。右键>设置数据系列格式>填充线条>标记>数据标记选项>内置>类型选择小短线，将圆形散点改为小短线，以代替刻度线。
5、修改标注：

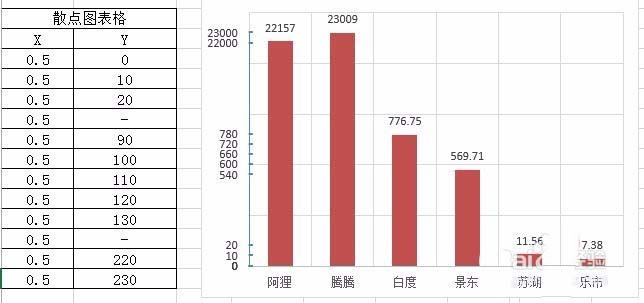

选中柱状图，右键添加数据标签，双击某个标签，编辑，将数字修改为源数据的值，并依次完成对所有标签和坐标轴标签和修改。选中X轴坐标标注>右键-选择数据>选择系列2>水平(分类)轴标签-编辑>选择原数据中公司名称，得到新的X轴坐标标注。
6、添加截断，完成设计：

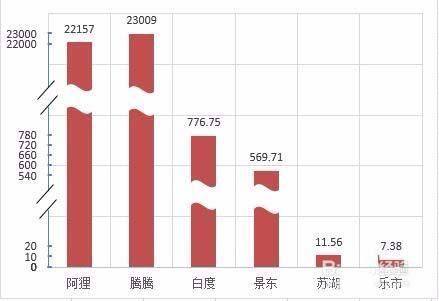

插入>形状>星与旗帜-波形，将波形形状调整为稍宽于柱状图柱的稍扁形状，去除边框，颜色调整为与柱状图背景一致；复制，选中柱状图，Ctrl v粘贴，这样可使得波形形状与柱状图紧贴，调整波形图位置，为柱形图添加隔断，以同样方法为其他几个图像加入隔断，并可用类似方法给坐标轴添加隔断。调整图形，完成设计。
以上就是excel制作旗帜断面柱形图的教程，希望大家喜欢，请继续关注脚本之家。
