摘要： WDS(Wireless Distribution System)，无线分布式系统：是建构在HFSS或DSSS底下，可让基地台与基地台间得以沟通，比较不同的是有WDS的功能是可当无线网路的中继器，且可多台基地台对一台，目前有许多无线基台都有WDS。
WDS把有线网路的资料，透过无线网路当中继架构来传送，借此可将网路资料传送到另外一个无线网路环境，或者是另外一个有线网路。因为透过无线网路形成虚拟的网路线，所以有人称为这是无线网路桥接功能。严格说起来，无线网路桥接功能通常是指的是一对一，但是WDS架构可以做到一对多，并且桥接的对象可以是无线网路卡或者是有线系统。所以WDS最少要有两台同功能的AP，最多数量则要看厂商设计的架构来决定。
最简单地说：就是WDS可以让无线AP之间通过无线进行桥接(中继)，在这同时并不影响其无线AP覆盖的功能
TP-LINK TL-WR541G 2台
笔记本终端设备：2台
1
网络示意图
2
网络应用图
3
无线路由器应用的几种模式

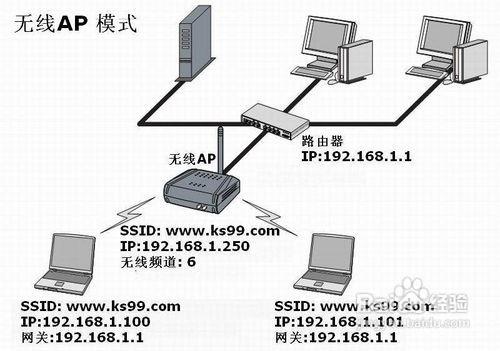

1.AP模式
这个模式说简单点就是将我们的有线网络转换成无线网络!然后连接各种无线终端，比如带连接无线网卡的笔记本或者台式机。连接带WIFI的手机 等等。
4

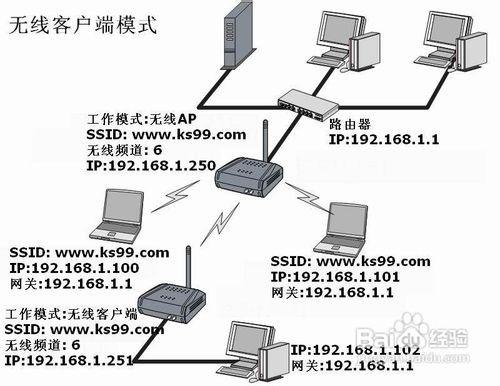

无线客户端模式
这个模式说简单点就是将我们的无线网络转换成有线网络!然后用普通的网线连接到各种带RJ45网线端口的设备，比如连接到电脑当无线网卡用。连接到DM500S上面让我们的DM500S与路由器不需要连接网线就可以解密及共享!
5

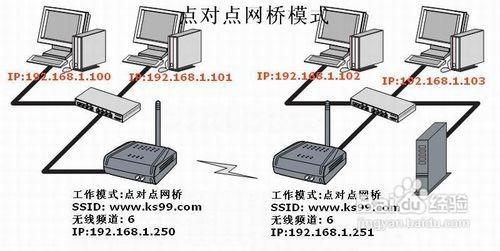

点对点桥接模式
这个模式说简单点就是适用无线将2个有线局域网连接在一起!比如A点有1个3台电脑的有线局域网!B点有个5台电脑的局域网!2个网络之间需要共享数据又不好架设线路!当然还可以用来无线玩联机游戏注意:在AP设置在桥接模式下的时候，我们的无线网卡是搜索不到任何信号的!
6
点对点桥接模式
这个模式说简单点就是使用无线将多个有线局域网连接在一起!比如A点有1个3台电脑的有线局域网!B点有个5台电脑的局域网!C点有8台电脑!D....几个网络之间需要共享数据又不好架设线路!这样的状况下多点桥接久可以派上用场了!注意:在AP设置在桥接模式下的时候，我们的无线网卡是搜索不到任何信号的!
7
无线中继模式
说的简单点就是将微弱的无线信号接收进来放大后再发射出去!以此来延伸无线信号的覆盖，比如说我们在窗口用笔记本能搜索到信号并能连接上网!但到了室内后久没信号了!那我们就可以在窗口放1个无线中继来转发信号!这样我们在室内久可以轻松上网
8
配置步骤：

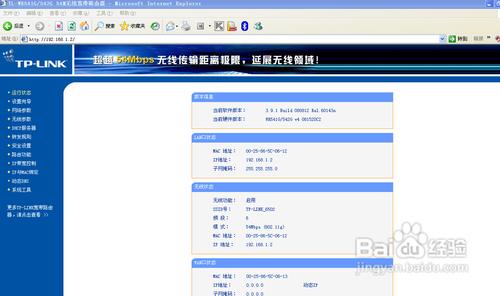

首先要查看2个无线路由器的无线MAC地址
9
主路由器，AP1配置图示：
1，在地址栏中输入“192.168.1.1”，然后在弹出的窗口中，输入默认的用户名：admin 密码：admin
10
在WAN口设置中，设置当前的Internet接入方式，在此例中是PPPoE拨号。
11
设置无线的基本信息，将默认的SSID改为AP1， 开启Bridge 功能，在下面的框框中输入AP2 的无线MAC地址。
12
无线路由器wifi设置教程
无线路由器wifi设置教程 无线路由器已经越来越普及，大多数用笔记本或者只能手机的，都希望能直接用WIFI连接上网，方便、省流量。但是，很多刚接触无线路由器的童鞋，都不晓得无线路由器怎么用。虽然也有说明书，可是有些说明书确实是简述，需要研究上一段时间才能真正弄懂无线路由器怎么用。 下面小编以较为普遍的TP Link无线路由器为例跟大家分享一下怎么设置无线路由器。 1、无线路由器外观 先来了解一下无线路由器的各个接口吧，基本上无线路由器都大同小异，Reset按钮的位置不一定一致。 将无线路由器连接好，相信这

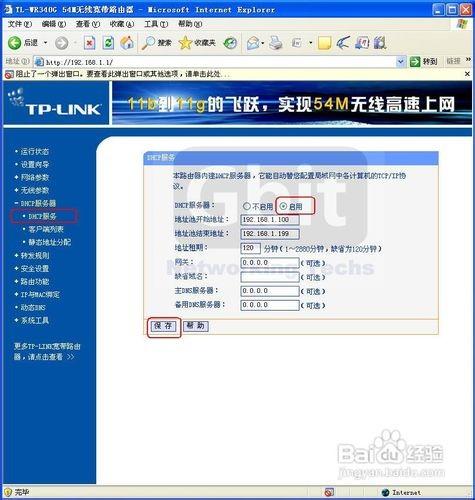

保持DHCP处于启用状态
13
副路由器，AP2配置图示：

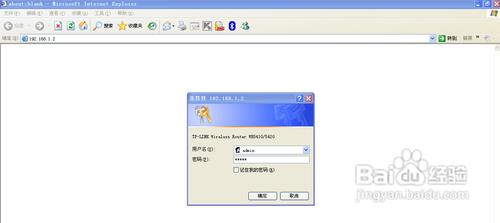

1，在地址栏中输入192.168.1.1，然后输入默认的帐号:admin,默认密码：admin
14

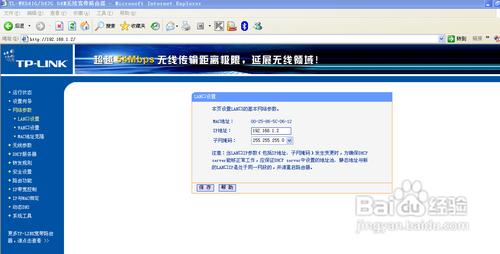

在LAN口设置中，将LAN口IP改为：192.168.1.2，然后点击“保存”。
15

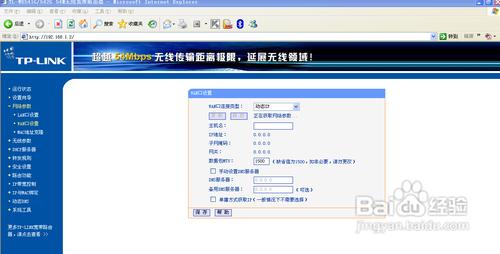

WAN口设置保持默认，不变。
16
在“无线参数”基本设置中，更改SSID为AP2，开启Bridge功能，在下面的框框中填入AP1的MAC地址。
17
在DHCP服务设置中，禁用DHCP服务。然后点击“保存”。
点对点无线桥接的基本配置完成了。使用无线客户端无论连接到AP1还是AP2都可以正常上网!
18
安全密码设置。
如果不希望未授权用户访问我们的AP，在“无线参数”基本配置中开启安全设置，加密类型只用默认的WEP,密钥格式为ASCII码，密钥类型根据需要可以选择128位或64位，这里选的是64位。密码：1234567890
(AP1和AP2的加密都要配置，两边配置一样)
19
点对多点无线桥接配置
设备名称：无线宽带路由器
品牌型号：TP-LINK TL-WR340G
设备数量：5
20
AP3、AP4、AP5的配置和AP2一样，在“无线参数”基本配置中，都填入AP1的无线MAC地址，都禁用DHCP服务。

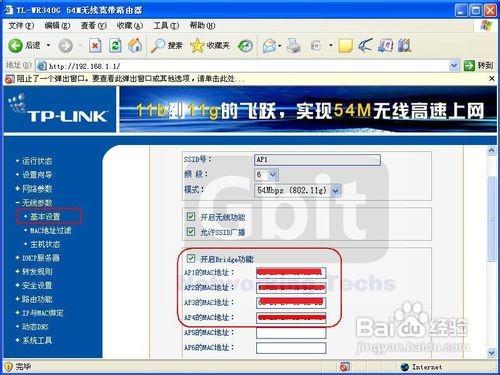

2,AP1的“无线参数”基本配置中，填入AP2、AP3、AP4、AP5的无线MAC地址。
3,所有无线AP的信道相同，SSID不同
21
点对多点无线桥接的配置完成。使用无线客户端连接到AP1- AP5任何一个都可以正常上网!
注意事项
设备选择：
组建WDS网络的无线路由器或AP都要支持WDS功能，并且为达到最好的兼容性，请选择同一品牌的无线产品配套使用。
频段设置：
组建WDS网络的无线路由器或AP所选择的无线频段必须相同，一般情况下，路由器或AP的频段是“自动选择”，建议手动设置以保证频段相同
SSID设置：
组建WDS网络的无线路由器或AP所设置的SSID可以不同，此时客户端在此网络中不能实现无线漫游，要想实现无线漫游需设置相同的SSID。
无线安全设置：
组建WDS网络的无线路由器或AP在安全设置中所设置的密码必须相同，但安全机制可以不同。当安全机制设置不同时，客户端在此网络将不能实现无线漫游，要想实现无线漫游需设置相同的安全机制。
